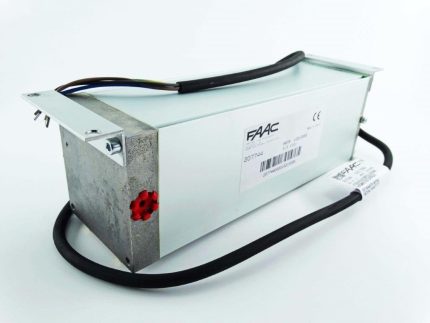

پمپ هیدرولیک راهبند فک ۶۱۵

پمپ هیدرولیک چیست؟

در هر سیستمی قسمتی وجود دارد که قلب سیستم نام گرفته است.

که بدون وجود آن، سیستم از کار می افتد. در یک مدار هیدرولیکی این پمپ است که اگر از کار بیفتد سایر اجزای سیستم هم قادر به ادامه فعالیت نمی باشند.

برخلاف بعضی از تعاریف اشتباه پمپ در مدار فشار ایجاد نمی کند و وظیفه آن تولید و به جریان انداختن مایع مورد نظر ما می باشد. .

به عبارتی دیگر پمپ انرژی مکانیکی سیستم هیدرولیک را به کمک موتورهای الکتریکی، احتراقی و غیره تامین می کند.

در اصل در یک سیستم هیدرولیک فشار بیانگر میزان مقاومت به وجود آمده در مقابل خروجی پمپ است.

برای مثال اگر خروجی یک پمپ با جا به جایی مثبت، به اتمسفر باز باشد، ضمن برقراری جریان سیال، به دلیل نبودن مقاومت در برابر جریان، فشاری بالاتر از فشار اتمسفر وجود نخواهد داشت.

متقابلا در صورت مسدود شدن کامل خروجی پمپ، مقاومت بی نهایتی به صورت تئوریک در مقابل جریان ایجاد می گردد زیرا فضایی برای حرکت سیال وجود ندارد؛

بنابراین به منظور حفاظت از اجزاء سیستم هیدرولیک، استفاده از شیر اطمینان ضروری است.

شیر اطمینان با رسیدن فشار سیستم به مقدار تنظیمی، مسیر عبور جریان به مخزن را باز نموده و حداکثر سطح فشار در مدار را محدود می کند.

به بیانی ساده می توان دریافت که جریان خروجی پمپ با جابجایی مثبت (با صرفنظر از نشتی های جزئی داخلی پمپ) ثابت بوده و به فشار سیستم وابسته نمی باشد.

بنابراین، در صورتی که مکانی برای حرکت سیال وجود نداشته باشد.

(مانند مسدود بودن شیر یا رسیدن عملگر به انتهای کورس) و یا در صورت افزایش بیش از حد بار مقاوم،

استفاده از شیر کنترل فشار (شیر اطمینان) جهت حفاظت پمپ های جا به جایی مثبت در مقابل فشار اضافی

ضرورت می یابد.

پمپ ها به دو دسته جابجایی غیر مثبت و جابجایی مثبت دسته بندی می شوند.

پمپ های جابجایی غیرمثبت به دلیل فشار کم مایع و جریان خروجی بالا مصارف خانگی داشته که بیشتر برای انتقال اولیه سیال از نقطه ای به نقطه دیگر استفاده می شوند و در صنعت کاربردی ندارند.

حداکثر ظرفیت فشاری آنها به ۲۵۰ تا ۳۰۰ پوند بر اینچ مربع محدود می گردد و در سه دسته شعاعی، محوری و جریان مختلط قرار می گیرند.

پمپ گریز از مرکز و محوری نمونه هایی پرکاربرد از پمپ هیدرولیک جا به جایی غیر مثبت هستند.

دسته بندی دوم پمپ ها، پمپ های صنعتی هستند که جابجایی مثبت نام گذاری شده اند.

این نوع پمپ ها کاربرد وسیعی در صنعت هیدرولیک داشته و به ازای هر دور چرخش محور پمپ، مقدار مشخصی از مایع را به سیستم هیدرولیک ارسال می کند.

و توانایی غلبه بر فشار حاصل از بارهای مکانیکی سیستم و نیز مقاومت ایجاد شده در مقابل جریان اصطکاک را دارا می باشند.
